Die Wippe der Schwerpunktwaage auf der das Modell aufliegt verfügt über Anschläge und hat dadurch einen maximalen Ausschlag von 10° in beide Richtungen. Dadurch kann das Modell nicht mehr von der Wippe fallen, selbst wenn Beispielsweise der Akku des Modells entfernt wird.

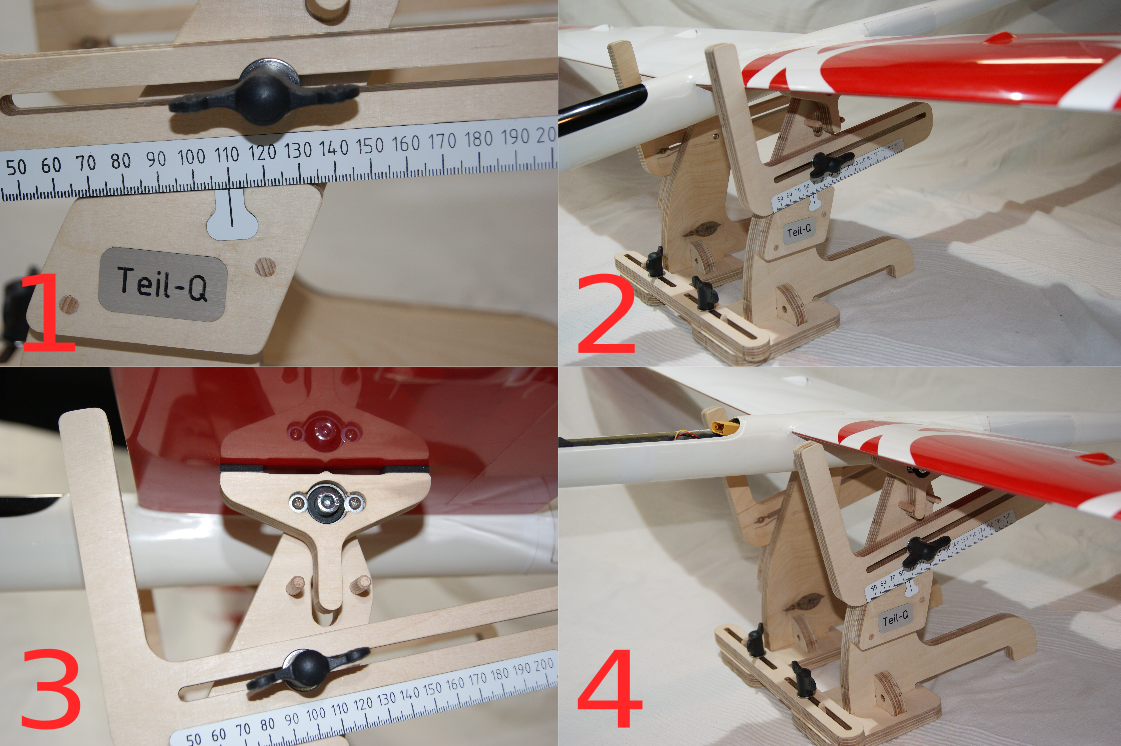

Weiterhin wurde der Flächenanschlag mit 10° Schrägung angeordnet. Wenn die Wippe in der vorderen Endlage (10°) am Anschlag ist, kann das Modell platziert werden. In Neutralposition beim Auswiegen stört der Flächenanschlag nicht mehr.

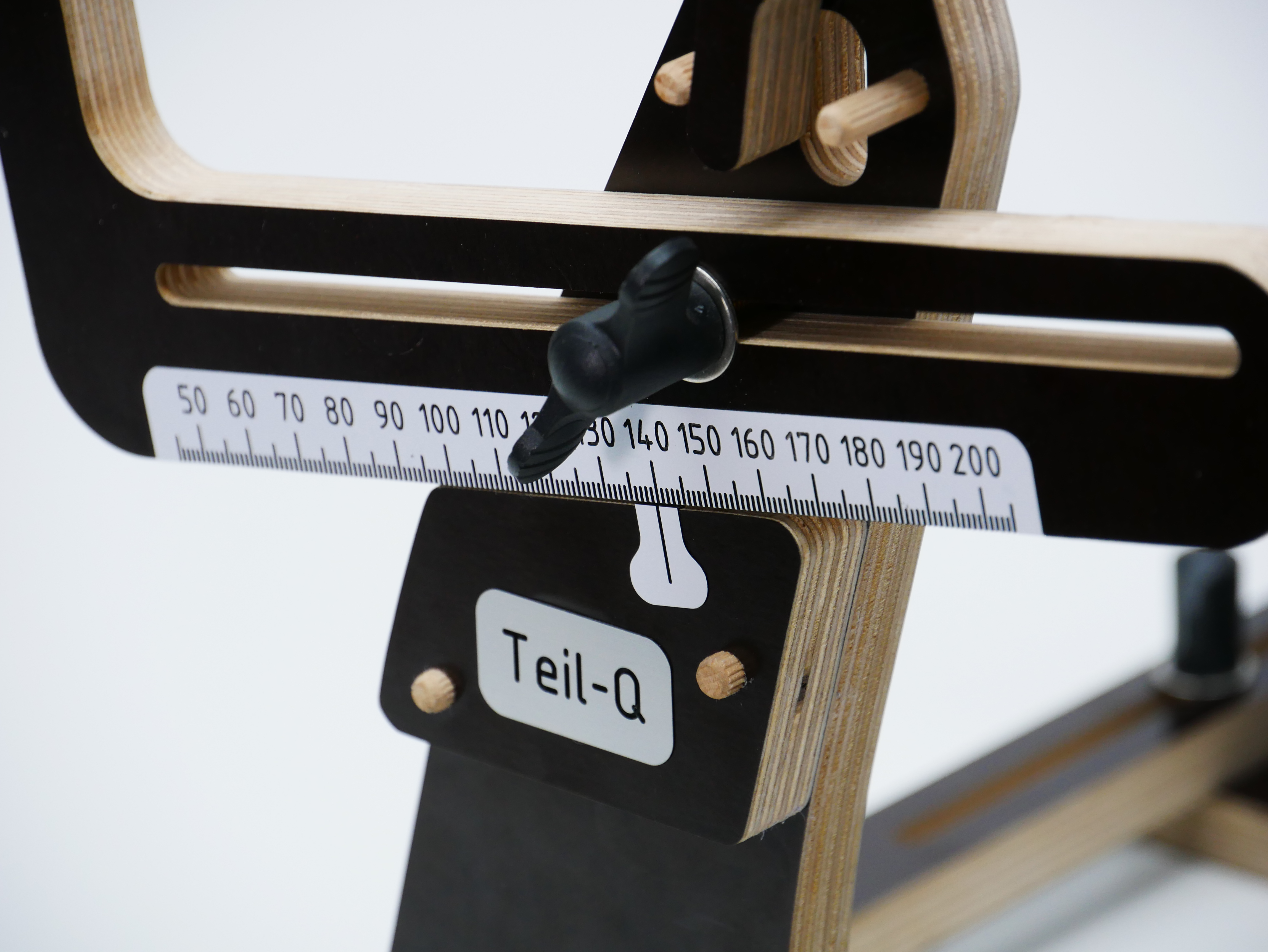

Mit der gravierten Skala kann der Schwerpunkt millimetergenau eingestellt werden.

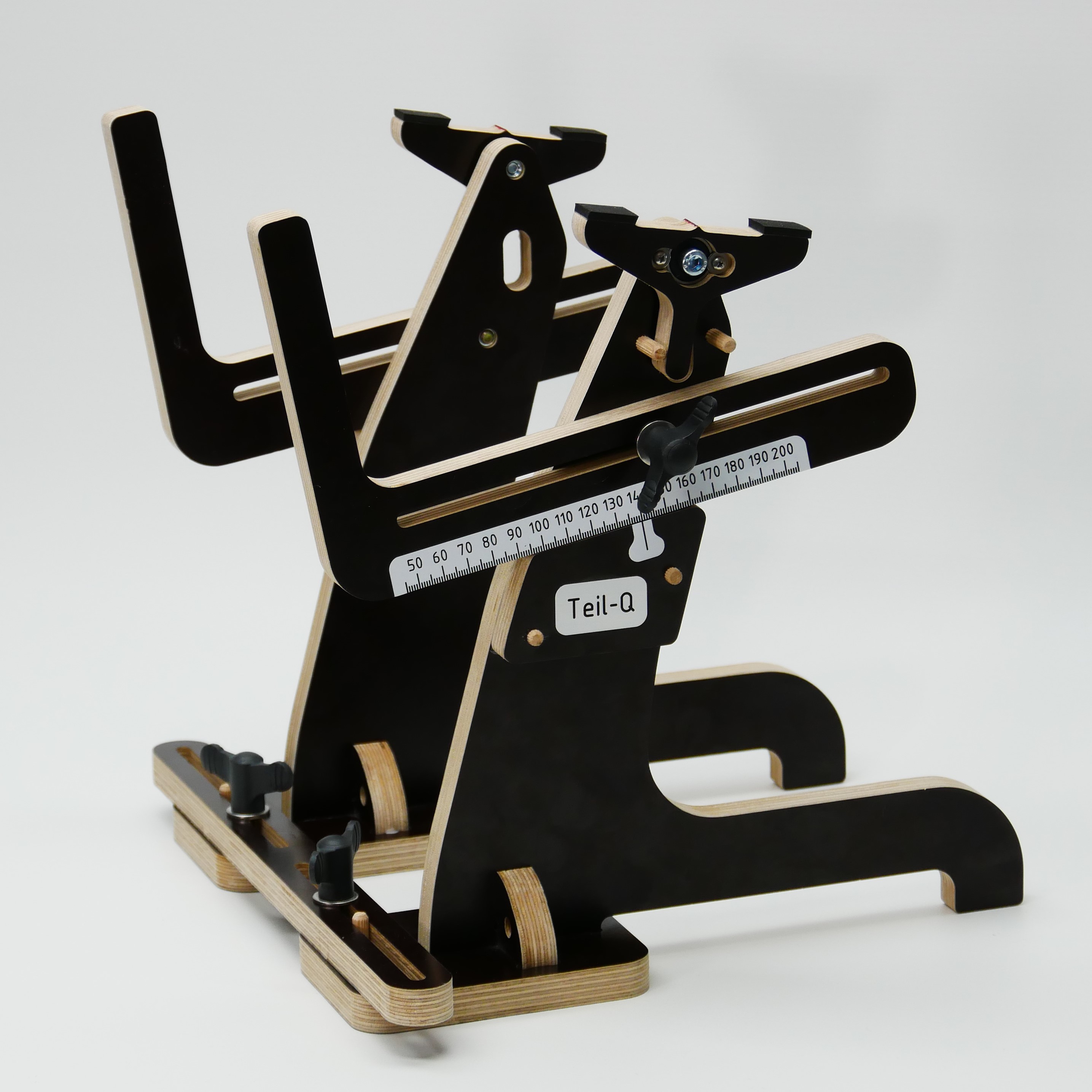

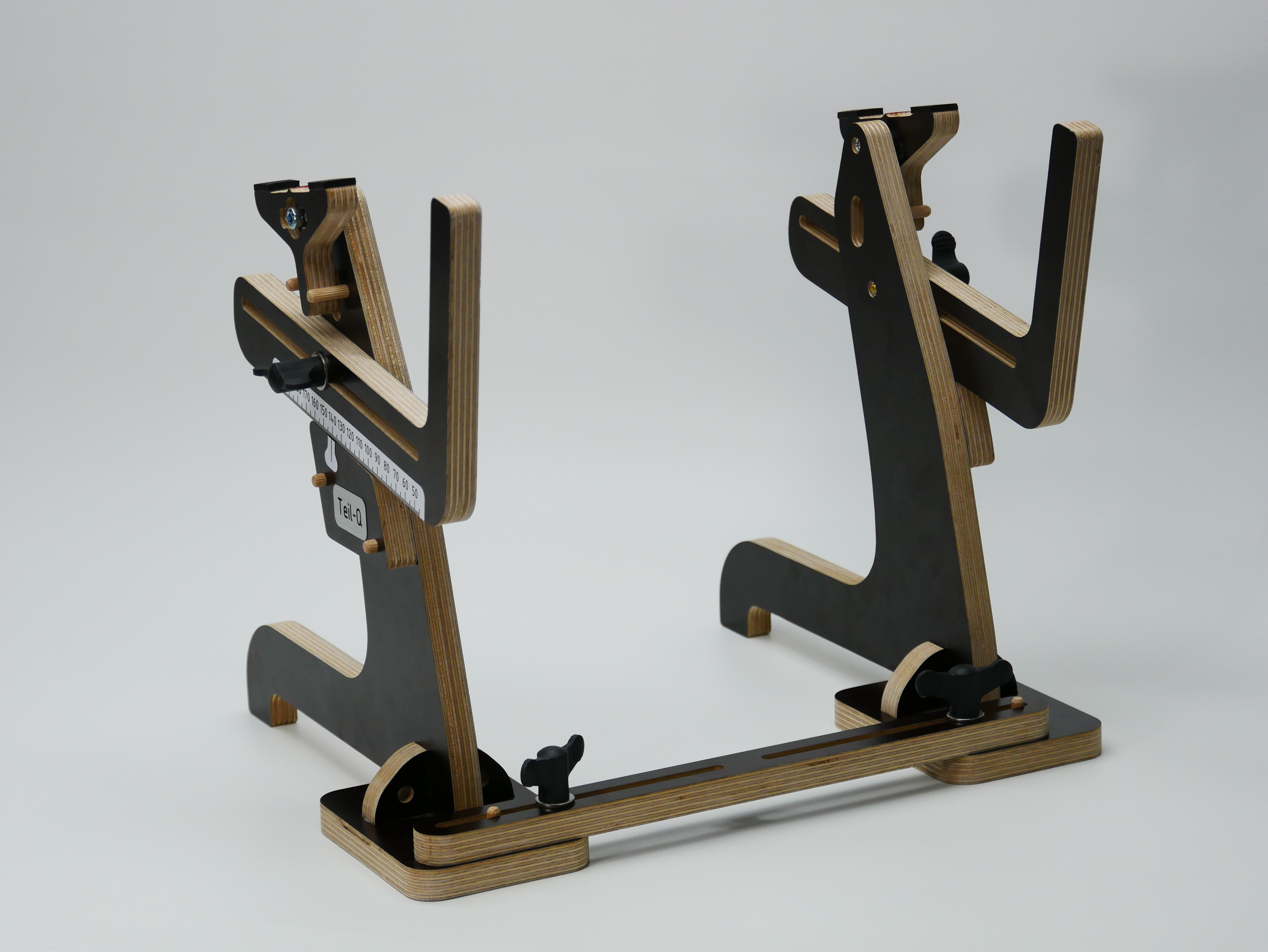

Die Holzteile sind CNC gefräst aus hochwertigen und stabilen 15 mm Birkenmultiplex. Das Stecksystem macht die Schwerpunktwaage zusätzlich stabil und dadurch auch einfach im Zusammenbau.
Die Holzteile werden mit selbstklebenden Gummi an den Auflagestellen beklebt, damit das Modell sicher gehalten und nicht beschädigt wird.
Technische Daten:
- Höhe Wippe Kugelgelagert: 300 mm
-
- Max. Modellbreite mit Verbinder: 290 mm
-
- Max. Modellgewicht: 25.1 kg
-
- Max. Lage Schwerpunkt von Nasenleiste: 200 mm
-
- Max Wippenwinkel: +/- 10°
Lieferumfang:
- CNC gefräste Teile (ungeschliffen und zusammenhängend)
- 4 x Flügelschraube M6
- 2 x Kugellager 626 2RS
- 2 x Kugellagereinpresshilfe
- 2 x M6 x 25 Schraube
- 4 x 2,9 x 9,5 Blechschraube
- 6 x Gewindeeinsätze mit Innensechskant zur einfachen Montage
- 6 x Unterlegscheiben M6 groß
- 4 x Unterlegscheiben M3 groß
- 8 x Unterlegscheiben M6 klein
- 10 x Holzdübel
- 1 x selbstklebendes Neoprengummi
- 2 x graviertes Teil-Q Logo
- 2 x graviere Scalen
- 2 x gravierte Zeiger
- 1 x illustrierte Bau- und Bedienungsanleitung
