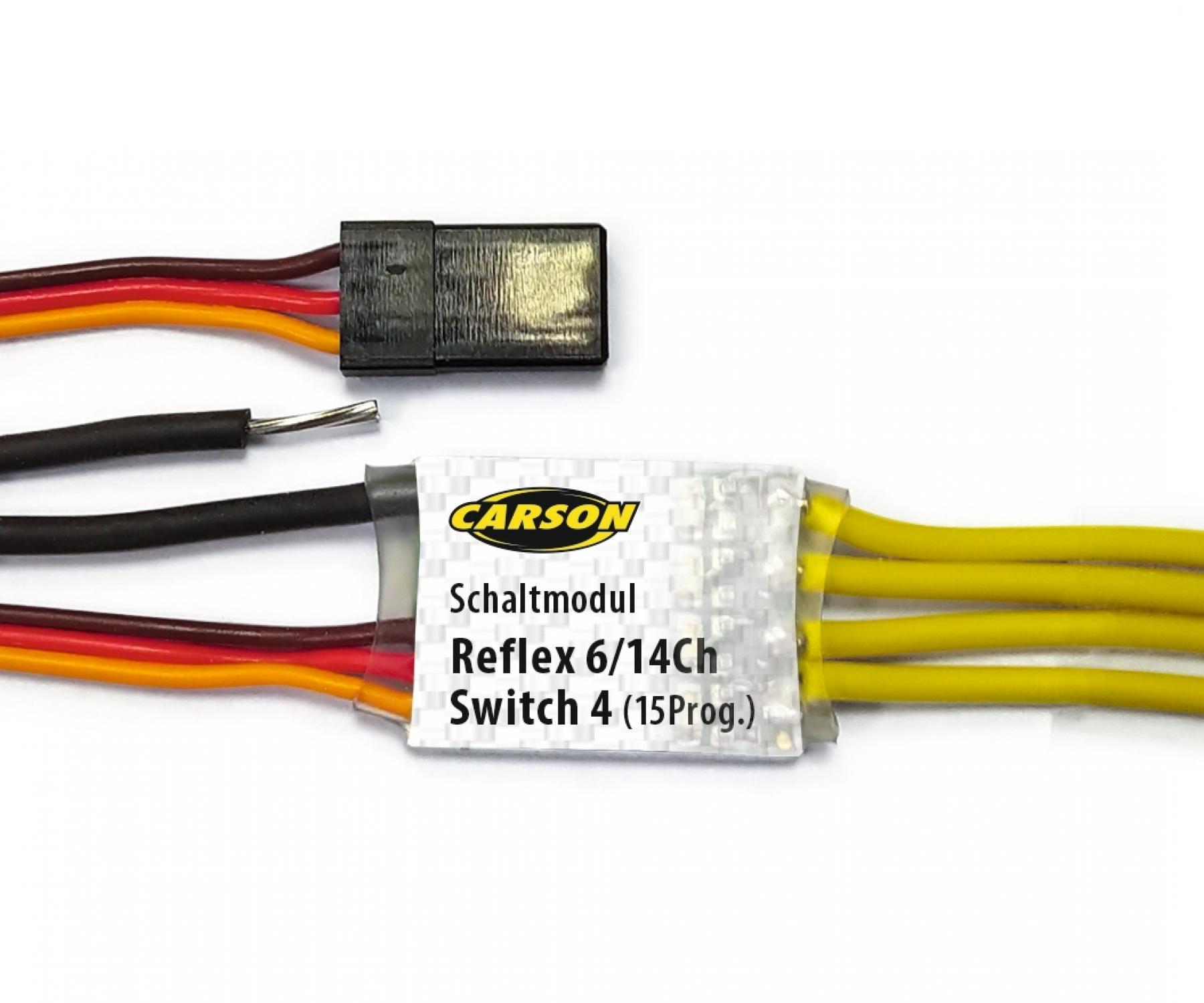

Reflex 6/14Ch Switch 4 (15Prog.)

Die Schaltmodule werden direkt an ihrem RC-Empfänger angeschlossen und können über einen Taster, Schalter oder Knüppel gesteuert werden. Auf dem Schaltmodul stehen vier getrennte und minusschaltende Ausgänge zur Verfügung, die mit dem Minuspol des Verbrauchers zu verbinden sind. Jeder Schaltausgang kann einen Strom von max. 2,5 A schalten. Die maximal zulässige Versorgungsspannung beträgt 20 V/DC. Das Modul versorgt sich selbst über das Servokabel mit Spannung. Das schwarze Minuskabel kann direkt am Akku oder an der optional erhältlichen Verteilerklemme (500503062) angeschlossen werden. Bei hohen Lasten ist das schwarze Kabel über die Verteilerklemme oder am Fahrakku anzuschließen, um Schäden am Empfänger zu vermeiden.

Für ein leichtes Verdrahten empfehlen wir:
(Es empfiehlt sich die Kabelenden zu verzinnen.)
500503062 CARSON Reflex Switch 2/4 Stromverteiler

Produktdetails

Technische Daten:

• Schaltmodus: 15 Programme
• Eingangsspannung: 4 – 8 V/DC (vom Empfänger 5,0-5,5V/DC)
• Schaltausgänge: 4
• Schaltspannung: max. 20 V/DC
• Schaltstrom: max. 2,5 A pro Ausgang
• Servoanschluss: Kabellänge 300 mm, UNI-Stecksystem
• Abmessung: 16 x 14 x 4 mm
• Gewicht: ca. 10 g
