KLB 12-20 Schalterweiterung

Produktinformationen "KLB 12-20 Schalterweiterung"
Highlights & Details
Plug & Play Lösung (anschließen und fahren)
Kompatibel mit allen Soundmodulen
Kompatibel mit allen Fahrtenreglern
Kompatibel mit Tamiya MFU
Erweiterbar mit unterschiedlichsten Beleuchtungsplatinen
Erweiterbar mit Infrarot zur Aufliegerbeleuchtung
Per PC bis ins kleinste Detail an das Vorbild anpassbar
Keine Programmierkenntnisse erforderlich
PC - Software gratis downzuloaden
Technische Daten
Abmessungen
19.5 x 9 x 4mm

Anzahl der Schaltausgänge
12

Strombelastbarkeit der Ausgänge
je 20mA

LED Vorwiderstand integriert
ja (180 Ohm)

Spannungsversorgung
über Bus
(BEC des Fahrtenreglers)

Max. Stromverbrauch    25mA

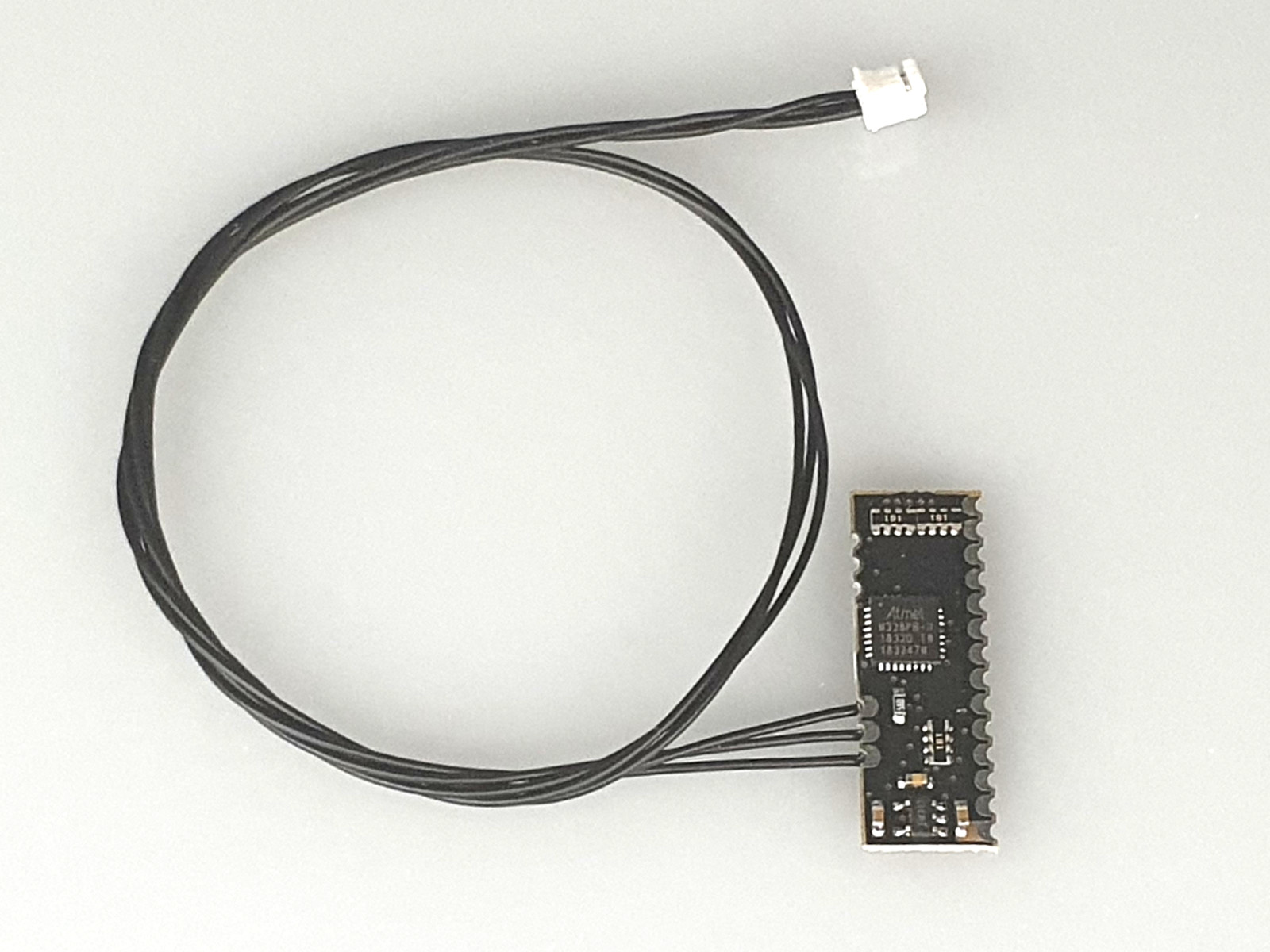

Das lediglich 19.5 x 9mm kleine Modul bietet die Möglichkeit den Lichtassistenten um weitere zwölf Ausgänge zu erweitern. Sie wird einfach an einen der EasyBus Ausgänge des Lichtassistenten angeschlossen und dadurch automatisch in das System integriert. Die Ausgänge der Erweiterungsplatine bieten genau die gleiche Funktionalität wie die Ausgänge des Lichtassistenten. Die Ausgänge des KLB 12 -20 haben bereits Vorwiderstände integriert und können so direkt eine LED steuern.

Zur Auswahl stehen neben einigen Effektbeleuchtungen, alle im Original üblichen Lichtfunktionen:

kombiniertes Frontlicht (Standlicht, Abblendlicht, Fernlicht, Lichthupe und Nebelscheinwerfer),
kombiniertes Rücklicht (Standlicht, Bremslicht, Nebelschlussleuchte)
amerikanisches Rücklicht (Standlicht, Bremslicht, Blinker)
Tagfahrlicht mit automatischer Absenkung bei Blinkerbetätigung
Abbiegelicht
Kurvenlicht
Rückfahrscheinwerfer
Blinker, Warnblinker, amerikanischer Blinker
Multiblitzer
Lauflicht
Rundumlicht
KnightRider
Neben dem grundsätzlichen Verhalten der einzelnen Ausgänge können auch die Helligkeit, die Ein- und Ausschaltgeschwindigkeit, sowie die Ein- und Ausschaltdauer bei Blinkfunktionen eingestellt werden.

Wie einfach dies möglich ist, lässt sich schon vorab mit dem Demomodus der freien PC Software ControlPanel testen.

Bitte verwenden Sie dieses Modul bitte nur, wenn Sie geübt sind im Umgang mit dem Lötkolben.

Lieferumfang:

• KLB 12 - 20 Erweiterungsplatine

Vorwiderstände integriert:    ja
Lichtausgänge:    12
Externe Spannung verwendbar:    nein
