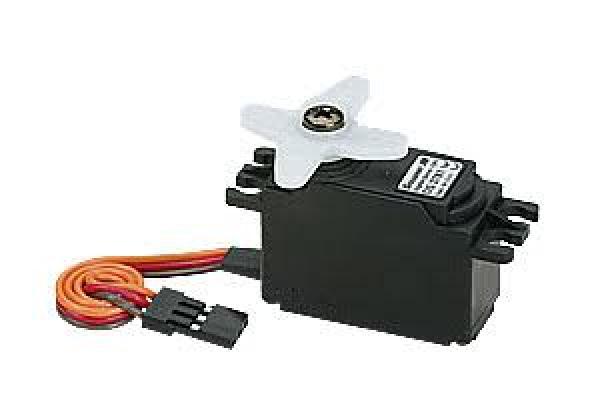

Graupner Servo DS3781

Graupner Servo DS3781

Produktinformation zu Digital Servo 3781 #5161 Graupner:

Race-Metall-Getriebe
Doppel-Kugellagerung und Metallabtriebsachse
Speziell für Ultra-Speed-Modelle entwickelt!
Für höchste Stellgeschwindigkeit und höchste Steuerpräzision
ausgestattet mit Hochleistungs-Coreless-Motor
Digital-IC-Elektronik
praxisgerechtes ca. 100 mm langes Anschlusskabel


Neue Digital-Servos der Spitze
Durch den weltweit erfolgreichen Einsatz der GRAUPNER/JR Digital-Servo-Technologie und das umfangreiche Know-How der Firma JR in Zusammenarbeit mit den Labors der Firma Mitsubishi konnten die digitalen Microprozessoren wiederum verbessert werden. Die Digital-Servos besitzen neu konzipierte Microcontroller mit eigener Intelligenz zur Prüfung und rechnerischen Kompensation der Steuersignale (z.B. Fehlimpulse, Thermodrift und andere systemstörende Parameter). Super Start-Drehmoment bereits bei kleinster Stellabweichung. Hohe Lastfestigkeit durch verstärkte MOS-FET-Brückenendstufen. Extrem präzise Neutralstellung und weiche Stellcharakteristik durch 13 Bit ACD-System mit 5.900 Steps.

Doppelkugellagerung der Abtriebsachse gewährleisten Spielfreiheit und Leichtgängigkeit. Motorschonende hohe Ansteuerfrequenz erlaubt optimale Belastungsmomente.

Technische Daten:
Betriebsspannung 4,8 ... 6 V
Leerlaufstromaufnahme ca. 16 mA
Stromaufnahme max. ca. 890 mA
Stellmoment ca. 18 Ncm (1,8 kg/cm)
Haltekraft ca. 47 Ncm
Drehbereich ca. 2 x 45°
Stellzeit ca. 0,04 s/40°
Gewicht ca. 28 g
Abmessungen (L x B x H) ca. 33 x 15 x 27 mm


Weitere Technische Daten:
Stellmoment 4,8 V (Ncm) ca. 30
Stellmoment 6,0 V (Ncm) ca. 35
Haltemoment 4,8 V (Ncm) ca. 67
Haltemoment 6,0 V (Ncm) ca. 88
Stellzeit 4,8 V (Sek/40°) ca. 0,07
Stellzeit 6,0 V (Sek/40°) ca. 0,06
Gewicht ca. 26 g
Getriebe**: MG
Lagerung*: 2 x BB
Abmessungen ca.(L x B x H) ca. 33 x 15 x 26,5 mm
